CoolRunner II CPLD : Basic Tutorials

Bonjour, Aujourd'hui j'ai choisi de vous parlé un peu de la carte CoolRunner II, ses points forts, ses points faibles, ainsi la façon de laquelle on pourra la programmer, Ensuite je vais réaliser un petit test sur cette carte pour vérifier sa fonctionnement interne.

CoolRunner Device, elle est désignée pour être capable a réaliser les taches qui nécessite une petite consommation d’énergie avec une haute performance.



CoolRunner est une CPLD avant tout, lorsque on parle de CPLD on parle de :

PAL, GAL, CPLD et EPLD, de conception plus ancienne, utilisent des « macrocellules » logiques, composées d'un réseau combinatoire de portes ET et OU afin d'implémenter des équations logiques. Des bascules sont disponibles seulement dans les blocs d'entrée-sortie. Un composant contient de quelques dizaines à quelques centaines de macrocellules.

Comme le routage est fixe, les temps de propagations sont bornés et permettent une fréquence de fonctionnement élevée et indépendante du design. Par contre, l'utilisation des ressources n'est pas optimale (tout terme non utilisé dans une équation logique équivaut à des portes perdues), avec des taux d'utilisation d'environ 25 %.

On distingue les CPLD des autres PLD car ils contiennent l'équivalent de plusieurs composants PLD, reliés par une matrice d'interconnexion.



Cette derniere est une parfaite platform capable a aidée les designers de CPLD a mieux developper leurs taches.

En anglais, le CoolRunner est définit généralement par high performance, low-power CPLD. du coup on peu conclure que cette derniere et vu au faible energie de consommation ainsi de traitement de données dedans elle est bien capable a sauvegarder l'energie dedans.



Elle inclut 4 block de 12 pin Pmod portes qui nous facilites sont interfaçage au milieu externe tel que les servomoteurs, les capteurs, ... .

La carte CoolRunner 2 un mini usb port capable a l'alimenter et la programmer.

Aussi elle inclut :

• An 8 MHz fixed-frequency oscillator and a socket for a crystal oscillator
• DataGATE switch
• Requires a USB A to mini-B cable for power and configuration (not included)
• Four 12-pin Pmod ports
• Four 7 Segment Digit

Vous pouvez absolument lire les fichiers techniques de cette derniére pour mieux comprendre son fonctionnement.

Aujourd'hui pour debuter avec CoolRunner 2 j'ai commencer par un tout petit simple programme en faite, j'ai une entré "a" et deux sorties "b" et "c", la cas ou "a" est au niveau haut "b" va la suivre et "c" sera au niveau bas et vis vers sa.

Les logiciels que j'aurai besoin pour réaliser mon objectif sont:

1. ISE

2. Adept



Voici le programme  du projet :

----------------------------------------------------------------------------------
-- Company:
-- Engineer:
--
-- Create Date:    20:08:10 03/31/2016
-- Design Name:
-- Module Name:    button_led - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

-- Uncomment the following library declaration if using
-- arithmetic functions with Signed or Unsigned values
--use IEEE.NUMERIC_STD.ALL;

-- Uncomment the following library declaration if instantiating
-- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;

entity button_led is
    Port ( a : in  STD_LOGIC;
           b : out  STD_LOGIC;
           c : out  STD_LOGIC);
end button_led;

architecture Behavioral of button_led is

begin
coolrunner2 : process(a)
begin
if (a='1')then
b <= '1';
c <= '0';
else
b <= '0';
c <= '1';
end if ;
end process;

end Behavioral;

Dans la vidéo si dessous j'ai vous expliquée pas à pas comment faut débuter un projet CoolRunner 2 et le programmer avec Adept.

Pour les autres tests sur cette carte qui nécessite l'utilisation de signal d'horloge (CLOCK), il faut bien mettre en compte que cette carte nous offre 3 valeurs de signal d'horloge pour les utiliser avec nos propres besoins.



Comme ça se voit si dessus la valeur de signal d'horloge (clock) sera fixée par la position de Jumper JP1 fournit sur la carte.

Les valeurs de signal d'horloge offert par Xilinx sont 10Khz, 100Khz et 1 Mhz.

Il faut bien noter que ces fréquences sont des hautes fréquences pour qu'ils seront adaptées avec les yeux d’être humain pour ceci le meme principe qu'on a pratiquer pour fournir un clock lent avec le Spartan3E on pourra l'appliquer avec la CoolRunner 2 CPLD, il suffit de bien calculer le fréquence voulu.

Posons ici que j'ai besoin de diviser un clock de 2 Mhz vers un clock de 1 Mhz.

Comme ça se voit ici, on a que pratiquer ce technique, il suffit de boucler la sortie du Flip-Flop inversée vers l'entré.

L'application de cette technique nous offrira le fréquence qu'on cherche.



Generate PWM Signal From Spartan 3E

Let's get PWM Using Spartan 3E

Dans la meme série de tutoriels que j'ai fait au but de la découverte de technologie FPGA et en particulier la carte Spartan 3E, Aujourd'hui je vais vous montrer comment on fait pour generer un signal PWM (pulse widh modulation), vous expliquer les étapes de programmation que j'ai fait en passant par un test pratique démonstratif.

La modulation de largeur d'impulsions (MLI ; en anglais : Pulse Width Modulation, soit PWM), est une technique couramment utilisée pour synthétiser des signaux continus à l'aide de circuits à fonctionnement tout ou rien, ou plus généralement à états discrets.

Le principe général est qu'en appliquant une succession d'états discrets pendant des durées bien choisies, on peut obtenir en moyenne sur une certaine durée n'importe quelle valeur intermédiaire.

Ce phénomène est fortement recommandé pour assurer la variation de vitesse de moteur a courant continu, aujourd'hui je vais vous démontrer comment on peut générer un signal PWM d'une carte FPGA Spartan 3E et visualiser son présence sur des diodes LEDs.



Passons maintenant au programmation;

Voici le programme  du projet :

PWM Top Code :
----------------------------------------------------------------------------------
-- Company: There is no company
-- Engineer: Aymen Lachkhem
--
-- Create Date:    02:27:11 03/27/2016
-- Design Name:
-- Module Name:    counter - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity top is
    Port (
    clk : in std_logic;
  pwm_out : out std_logic;
    rotary_a : in std_logic;
    rotary_b : in std_logic
);end top;

architecture Behavioral of top is
component pwm
 port(
  clk: in std_logic;
  pwm_var: in std_logic_vector(7 downto 0);
  pwm_out: out std_logic);
 end component;
 component rotary
 port(
  pwm_var : out std_logic_vector(7 downto 0);
      rotary_a : in std_logic;
      rotary_b : in std_logic;
      clk : in std_logic);
 end component;
signal pwm_var: std_logic_vector (7 downto 0);
begin
U1 : pwm
 port map(
  clk => clk,
  pwm_var=>pwm_var,
  pwm_out=>pwm_out
 );
U2 : rotary
 port map(
 pwm_var=>pwm_var,
   rotary_a=>rotary_a,
   rotary_b=>rotary_b,
   clk =>clk
 );
end Behavioral;

Pour les configurations physiques de mon programme avec la carte Spartan 3E j'ai choisis ces entrées sorties:

NET "clk" PERIOD = 20.0ns HIGH 50%;

NET "clk" LOC = "C9" | IOSTANDARD = LVTTL;

NET "rotary_a"     LOC = "K18" | IOSTANDARD = LVTTL | PULLUP;

NET "rotary_b"     LOC = "G18" | IOSTANDARD = LVTTL | PULLUP;

NET "pwm_out" LOC = "D5" | IOSTANDARD = LVTTL | SLEW = SLOW | DRIVE = 6 ;

Le programme TOP il inclus deux component que j'ai écris en VHDL aussi :

PWM  Code :
----------------------------------------------------------------------------------
-- Company: There is no company
-- Engineer: Aymen Lachkhem
--
-- Create Date:    02:27:00 03/27/2016
-- Design Name:
-- Module Name:    counter - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use ieee.numeric_std.all;

entity pwm is
port(
 clk: in std_logic;
 pwm_var: in std_logic_vector(7 downto 0);
 pwm_out: out std_logic

);
end pwm;
architecture Behavioral of pwm is
signal counter: std_logic_vector(7 downto 0):="00000000";
signal max_counter: std_logic_vector(7 downto 0):="11111111";
begin
process(clk)
begin
 if rising_edge(clk) then
  counter <= std_logic_vector( unsigned(counter) + 1 );
  if counter=max_counter then
   counter<="00000000";
  else
   if counter<pwm_var then
    pwm_out<='1';
   else
    pwm_out<='0';
   end if;
  end if;
 end if;
end process;
end Behavioral;

Et

ROTARY ENCODER  Code :
----------------------------------------------------------------------------------
-- Company: There is no company
-- Engineer: Aymen Lachkhem
--
-- Create Date:    02:24:42 03/27/2016
-- Design Name:
-- Module Name:    counter - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------

library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;

entity rotary is
    Port (         pwm_var : out std_logic_vector(7 downto 0);
                  rotary_a : in std_logic;
                  rotary_b : in std_logic;
                       clk : in std_logic
);end rotary;

architecture Behavioral of rotary is
signal      rotary_a_in : std_logic;
signal      rotary_b_in : std_logic;
signal        rotary_in : std_logic_vector(1 downto 0);
signal        rotary_q1 : std_logic;
signal        rotary_q2 : std_logic;
signal  delay_rotary_q1 : std_logic;
signal     rotary_event : std_logic;
signal      rotary_left : std_logic;

signal      led_pattern : std_logic_vector(7 downto 0):= "00000000";
begin

  rotary_filter: process(clk)
  begin
    if clk'event and clk='1' then
      rotary_a_in <= rotary_a;
      rotary_b_in <= rotary_b;
      rotary_in <= rotary_b_in & rotary_a_in;

      case rotary_in is

        when "00" => rotary_q1 <= '0';
                     rotary_q2 <= rotary_q2;

        when "01" => rotary_q1 <= rotary_q1;
                     rotary_q2 <= '0';

        when "10" => rotary_q1 <= rotary_q1;
                     rotary_q2 <= '1';

        when "11" => rotary_q1 <= '1';
                     rotary_q2 <= rotary_q2;

        when others => rotary_q1 <= rotary_q1;
                       rotary_q2 <= rotary_q2;
      end case;
    end if;
  end process rotary_filter;
  direction: process(clk)
  begin
    if clk'event and clk='1' then
      delay_rotary_q1 <= rotary_q1;
      if rotary_q1='1' and delay_rotary_q1='0' then
        rotary_event <= '1';
        rotary_left <= rotary_q2;
       else
        rotary_event <= '0';
        rotary_left <= rotary_left;
      end if;

    end if;
  end process direction;
  -- PWM control.
  led_display: process(clk)
  begin
    if clk'event and clk='1' then
      if rotary_event='1' then
        if rotary_left='1' then
    led_pattern<=led_pattern+'1'; --INCREASE
         else
    led_pattern<=led_pattern-'1'; --DECREASE
        end if;
      end if;
      pwm_var <= led_pattern;
    end if;
  end process led_display;
end Behavioral;

Le reste c'est d’implémenter  le programme pour avoir ceci :

Interfacing Spartan 3E with 7 Segment Display !!

Seven Segment Display Using Spartan 3E

Dans la meme série de tutoriels que j'ai fait au but de la découverte de technologie FPGA et en particulier la carte Spartan 3E, Aujourd'hui je vais vous montrer comment on fait pour relier un afficheur 7 segments, je vais vous expliquer les étapes de programmation que j'ai fait en passant par un test pratique démonstratif.

Commençons tout d'abord par définir l'afficheur 7 segment.

L'afficheur 7 segment comme on la connu au petit test simple avec Arduino ou avec PIC en faite ;

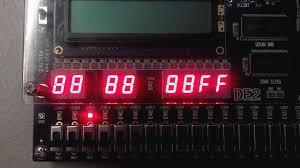

Les afficheurs 7 segments sont un type d'afficheur très présent sur les calculatrices et les montres à affichage numérique : les caractères (des chiffres, bien que quelques lettres soient utilisées pour l'affichage hexadécimal) s'écrivent en allumant ou en éteignant des segments, au nombre de sept. Quand les 7 segments sont allumés, on obtient le chiffre 8.

Dans un afficheur 7 segments, les segments sont généralement désignés par les lettres allant de A à G. Dans le cas où l'afficheur comporte un point, servant de séparateur décimal, celui-ci est désigné DP (de l'anglais decimal point); certains parlent dans ce cas d'un afficheur « 8 segments ».

Dans le cas d'afficheurs à DEL, deux cas de figures sont présents :

• Afficheur à anode commune : toutes les anodes sont reliées et connectées au potentiel haut.

La commande du segment se fait par sa cathode mise au potentiel bas.

• Afficheur à cathode commune : toutes les cathodes sont reliées et connectées au potentiel bas.

• La commande du segment se fait par son anode mise au potentiel haut.

Alors a propos de câblage de l'afficheur 7 segment, rien est plus simple que ça on a que relier chaque segment avec une sortie de notre carte FPGA,



Passons maintenant au programmation;

La première phase de programme implique la génération du signal horloge lent, Pour ma carte Spartan 3E le clock standard est de valeur 50 Mhz donc j'ai besoin absolument de créer un clock plus lent que ça,

L'idée c'est de générer un signal de 27 bits initialisé en des zéros, ce dernier il va a chaque front montant de notre clock standard s’incrémenter, du coup après je pourrai prendre le comportement de bit numéro 25 comme étant un clock lent ou un signal d'horloge lent adaptable au travail de reste de projet sous le nom Slow_clk

signal clk_divider : std_logic_vector(27 downto 0) := x"0000000";

clk_division : process (clk, clk_divider)
begin
 if (clk = '1' and clk'event) then
 clk_divider <= clk_divider + 1;
 end if;

 slow_clk <= clk_divider(25);
end process;

La deuxieme phase du programme c'est de réaliser un compteur modulo 10 et faire l'implenter sur 4 leds que j'ai choisis.

J'ai expliqué le fonctionnement de ce dernier pas à pas ici Led 4 bit Counter

Et la dernière phase de programme c'est de manipuler l'afficheur 7 segment suivant les états de mon compteur donc :



PS: L'afficheur que j'ai utilisé est anode commune si vous vouler utiliser cathode commune vous avez que changer les uns par des zéros et vis vers ça,

seg : process (temp_count)
begin
if slow_clk'event and slow_clk ='1' then
if temp_count = "0000" then display <= "1111110";
elsif temp_count = "0001" then display <= "0110000";
elsif temp_count = "0010" then display <= "1101101";
elsif temp_count = "0011" then display <= "1111001";
elsif temp_count = "0100" then display <= "0110011";
elsif temp_count = "0101" then display <= "1011011";
elsif temp_count = "0110" then display <= "1011111";
elsif temp_count = "0111" then display <= "1110010";
elsif temp_count = "1000" then display <= "1111111";
elsif temp_count = "1001" then display <= "1111011";
end if ;
end if ;
end process;

Au niveau du programme j'ai choisis implémenter deux switcheurs (Reset et Pause) asynchrones :

counting : process(reset, pause, slow_clk, temp_count)
begin
 if reset = '1' then
 temp_count <= "0000"; -- Asynchronous reset.
 elsif pause = '1' then
 temp_count <= temp_count; -- Asynchronous count pause.
 else

 if slow_clk'event and slow_clk ='1' then -- Counting state
 if temp_count < 9 then
 temp_count <= temp_count + 1; -- Counter increase
 else
 temp_count <= "0000"; -- Rollover to zero
 end if;
 end if;
 end if;
count_out <= temp_count; -- Output
end process;

Et pour le Fun j'ai choisis deux sorties du Spartan 3E et j'ai les relié à des diodes Leds simples de façon la première s'allume au maximum de compteur et l'autre au minimum.

Voici le programme finale du projet :

// 7 Segment Interfacing


-- Company: There is no company
-- Engineer: Aymen Lachkhem
--
-- Create Date:    02:27:11 03/24/2016
-- Design Name:
-- Module Name:    counter - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity counter is
port ( clk : in std_logic;
 reset : in std_logic;
 pause : in std_logic;
 max : out std_logic;
 min : out std_logic;
 display : out std_logic_vector(6 downto 0);
 count_out : out std_logic_vector(3 downto 0));
end counter;
architecture Behavioral of counter is
signal temp_count : std_logic_vector(3 downto 0) := x"0";
signal slow_clk : std_logic;

signal clk_divider : std_logic_vector(27 downto 0) := x"0000000";
begin

clk_division : process (clk, clk_divider)
begin
 if (clk = '1' and clk'event) then
 clk_divider <= clk_divider + 1;
 end if;

 slow_clk <= clk_divider(25);
end process;
counting : process(reset, pause, slow_clk, temp_count)
begin
 if reset = '1' then
 temp_count <= "0000"; -- Asynchronous reset.
 elsif pause = '1' then
 temp_count <= temp_count; -- Asynchronous count pause.
 else

 if slow_clk'event and slow_clk ='1' then -- Counting state
 if temp_count < 9 then
 temp_count <= temp_count + 1; -- Counter increase
 else
 temp_count <= "0000"; -- Rollover to zero
 end if;
 end if;
 end if;
count_out <= temp_count; -- Output
end process;

seg : process (temp_count)
begin
if slow_clk'event and slow_clk ='1' then
if temp_count = "0000" then display <= "1111110"; -- 0 in 7 segment
elsif temp_count = "0001" then display <= "0110000"; -- 1
elsif temp_count = "0010" then display <= "1101101";--2
elsif temp_count = "0011" then display <= "1111001";
elsif temp_count = "0100" then display <= "0110011";
elsif temp_count = "0101" then display <= "1011011";
elsif temp_count = "0110" then display <= "1011111";
elsif temp_count = "0111" then display <= "1110010";
elsif temp_count = "1000" then display <= "1111111";
elsif temp_count = "1001" then display <= "1111011"; -- 9
end if ;
end if ;
end process;
max_min : process (temp_count,slow_clk)
begin
if slow_clk'event and slow_clk ='1' then
if temp_count = "1001" then max <= '1'; -- 1001 in counter is exactly 9 in 7 segment displaying
else
max <= '0';
if temp_count = "0000" then min <= '1';  --  0
else
min <= '0';

end if ;end if ;
end if ;
end process;

end Behavioral; -- End module.

Pour les configurations physiques de mon programme avec la carte Spartan 3E j'ai choisis ces entrées sorties:

NET "clk" LOC = "C9" ;NET "count_out<0>" LOC = "F12" ; # LED<0>NET "count_out<1>" LOC = "E12" ; # LED<1>NET "count_out<2>" LOC = "E11" ; # LED<2>NET "count_out<3>" LOC = "F11" ; # LED<3>NET "reset" LOC = "L13" ; # resetNET "pause" LOC = "L14" ; # LED<3>NET "display<0>" LOC = " B4";NET "display<1>" LOC = " A4";NET "display<2>" LOC = " D5";NET "display<3>" LOC = " C5";NET "display<4>" LOC = " A6";NET "display<5>" LOC = " B6";NET "display<6>" LOC = " E7";NET "min" LOC = "D7";NET "max" LOC ="C7";

Le reste c'est d’implémenter  le programme pour avoir ceci :

Rotary Encoder Demo And Led Data Counter Using Spartan 3E

Rotary Encoder Demo And Led Data Counter Using Spartan 3E !!

Bonjour, Comme deuxième  phase (Première Phase) dans la découverte de carte FPGA Spartan 3E aujourd'hui je vais essayer de pratiquer deux tests successives.

Rotary Encoder Démonstration:

Commençons tout d'abord par définir le Rotary Encoder, Les codeurs rotatifs sont un type de capteurs permettant de délivrer une information d'angle, en mesurant la rotation effectuée autour d'un axe.

L'information de vitesse peut alors être déduite de la variation de la position par rapport au temps. Plus le codeur rotatif tourne lentement, plus la déduction de vitesse perd en précision.

Il existe 2 principaux types :

Le codeur rotatif incrémental

qui ajoute ou soustrait (selon le sens de rotation) une unité à un compteur à chaque rotation supérieure à la résolution du capteur. Le compteur est généralement remis à zéro lorsque l'appareil est allumé. C'est le cas de la souris d'ordinateur à boule.

Le codeur rotatif absolu

qui intègre son propre compteur. Ce genre de capteur est généralement calibré et initialisé une seule fois, et il conserve normalement sa valeur lors de l'arrêt de l'appareil. C'est le cas des compteurs kilométriques des automobiles à la différence du "compteur journalier" qui peut être remis a zéro par l'utilisateur.

La photo si dessous démontre le fonctionnement de rotary encoder existant dans la carte Spartan 3E, Aujourd'hui on va écrire un simple programme en VHDL démontrant le fonctionnement de cette derniére sur les diodes Leds existants sur la Spartan 3E.

// Rotary Encoder Demo----------------------------------------------------------------------------------
-- Company:
-- Engineer:
--
-- Create Date:    18:27:09 03/24/2016
-- Design Name:
-- Module Name:    rotate_encoder - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.NUMERIC_STD.ALL;
library UNISIM;
use UNISIM.VComponents.all;

entity rot_s is
Port ( clk : in STD_LOGIC;
rot_a : in STD_LOGIC;
rot_b : in STD_LOGIC;
rot_center : in STD_LOGIC;
led : out STD_LOGIC_VECTOR (7 downto 0));
end rot_s;

architecture Behavioral of rot_s is

signal rotary_a_in: std_logic;
signal rotary_b_in: std_logic;
signal rotary_q1: std_logic;
signal rotary_q2: std_logic;
signal rotary_in: std_logic_vector(1 downto 0);
signal rotary_event: std_logic;
signal rotary_left:std_logic;
signal delay_rotary_q1:std_logic;
signal center_flag:std_logic;

begin

rotary_a_in <= rot_a;
rotary_b_in <= rot_b;

rotary_filter: process(clk)
begin
if clk'event and clk='1' then
rotary_in <= rotary_b_in & rotary_a_in;

case rotary_in is
when "00" => rotary_q1 <= '0';
rotary_q2 <= rotary_q2;
when "01" => rotary_q1 <= rotary_q1;
rotary_q2 <= '0';
when "10" => rotary_q1 <= rotary_q1;
rotary_q2 <= '1';
when "11" => rotary_q1 <= '1';
rotary_q2 <= rotary_q2;
when others => rotary_q1 <= rotary_q1;
rotary_q2 <= rotary_q2;
end case;
end if;
end process rotary_filter;

direction: process(clk)
begin
if clk'event and clk='1' then

delay_rotary_q1 <= rotary_q1;
if rotary_q1='1' and delay_rotary_q1='0' then
rotary_event <= '1';
rotary_left <= rotary_q2;
else
rotary_event <= '0';
rotary_left <= rotary_left;
end if;
end if;
end process direction;

led_switch: process(clk,rotary_event,rotary_left)

variable i : integer;
variable index : integer;
begin
if clk'event and clk='1' then
if rotary_event='1' and rotary_left='0' then --left
led <="00000000";
i:=i+1;
index :=i mod 8;
led(index)<='1';
end if;
if rotary_event='1' and rotary_left='1' then --right
led <="00000000";
if i=0 then
i:=8;
end if;
i:=i-1;
index :=i mod 8;
led(index)<='1';
end if;
end if;
end process led_switch;

process(rot_center)
begin
if (rot_center='1') then
center_flag<='1';
elsif (rot_center='0') then
center_flag<='0';
end if;
end process;
end Behavioral;

et pour la configuration physique de variables avec la carte

NET "rot_a" LOC = "K18" ;
NET "rot_b" LOC = "G18" ;
NET "rot_center" LOC = "V16";
NET "led<7>" LOC = "F9";
NET "led<6>" LOC = "E9" ;
NET "led<5>" LOC = "D11";
NET "led<4>" LOC = "C11";
NET "led<3>" LOC = "F11";
NET "led<2>" LOC = "E11";
NET "led<1>" LOC = "E12";
NET "led<0>" LOC = "F12";
NET "clk" LOC = "C9";

Led Data Counter

L'autre test réalisé aujourd'hui c'est de réaliser un compteur simple modulo 10 de façon successives, avec un bouton pause et autre bouton reset asynchrone. Donc au bout du programme il faut énoncer qu'un tel compteur sera construit de 4 bascules capables de compter de 0 a 15 et il faut le boucler avec une remise a zéro lorsqu'il dépasse le 9.

// Led Data Counter----------------------------------------------------------------------------------
-- Company: There is no company
-- Engineer: Aymen Lachkhem
--
-- Create Date:    01:27:11 03/24/2016
-- Design Name:
-- Module Name:    counter - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_ARITH.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity counter is
port ( clk : in std_logic;
 reset : in std_logic;
 pause : in std_logic;
 count_out : out std_logic_vector(3 downto 0)); -- i m going to select 4 Leds in spartan 3e to show as how
 --bit led counter work
end counter;
architecture Behavioral of counter is
signal temp_count : std_logic_vector(3 downto 0) := x"0";
signal slow_clk : std_logic;
-- Clock divider can be changed to suit application.
-- Clock (clk) is normally 50 MHz, so each clock cycle
-- is 20 ns. A clock divider of 'n' bits will make 1
-- slow_clk cycle equal 2^n clk cycles.
signal clk_divider : std_logic_vector(23 downto 0) := x"000000";
begin
-- Process that makes slow clock go high only when MSB of
-- clk_divider goes high.
clk_division : process (clk, clk_divider)
begin
 if (clk = '1' and clk'event) then
 clk_divider <= clk_divider + 1;
 end if;

 slow_clk <= clk_divider(23);
end process;
counting : process(reset, pause, slow_clk, temp_count)
begin
 if reset = '1' then
 temp_count <= "0000"; -- Asynchronous reset.
 elsif pause = '1' then
 temp_count <= temp_count; -- Asynchronous count pause.
 else

 if slow_clk'event and slow_clk ='1' then -- Counting state
 if temp_count < 9 then
 temp_count <= temp_count + 1; -- Counter increase
 else
 temp_count <= "0000"; -- Rollover to zero
 end if;
 end if;
 end if;
count_out <= temp_count; -- Output
end process;
end Behavioral; -- End module.

et pour la configuration physique de variables avec la carte

NET "clk" LOC = "C9" ;
NET "count_out<0>" LOC = "F12" ; # LED<0>
NET "count_out<1>" LOC = "E12" ; # LED<1>
NET "count_out<2>" LOC = "E11" ; # LED<2>
NET "count_out<3>" LOC = "F11" ; # LED<3>
NET "reset" LOC = "L13" ; # reset
NET "pause" LOC = "L14" ; # LED<3>

Et comme l'habitude une vidéo démonstrative du fonctionnement:

Have a Good Day :)

✪ Spartan 3e FPGA Board Tutoriels ✪

Spartan 3e FPGA Board !!!

Pour ceux qui n'ont pas encore des connaissances sur le domaine FPGA, et qui savent pas encore les liens directs entre ce dernier et VHDL, ainsi comment faire pour configurer et programmer une carte FPGA vous pouvez jette une œil sur mon ancien article Lets Discover FPGA avant de démarrer en si dessous .

Aujourd'hui j'ai choisi  la carte Spartan 3e FPGA pour débuter cette série de tutoriels, alors découvrons d'abord cette dernière.

Un FPGA est un dispositif à semi-conducteurs composé d'une matrice de blocs logiques configurables  connectés par des interconnexions programmables. L'utilisateur détermine ces interconnexions en programmant la mémoire SRAM. Un CLB peut être simple (portes AND, OR, etc.) ou complexe (un bloc de RAM). Le FPGA permet d'apporter des modifications à une conception même après le soudage du dispositif sur un circuit imprimé.



La Spartan 3e elle est caractérisée par :

	Nombre de portes logiques	500000
	Nombre d'unités logiques	1164
	Nombre de registres	9312
	Nombre de multiplieurs	20 (18 x 18)
	Type de montage	CMS
	Type de boîtier	FBGA
	Nombre de broche	320
	Nombre de bits de RAM	74752 bit
	Dimensions	19 x 19 x 1.4mm
	Hauteur	1.4mm
	Longueur	19mm
	Tension d'alimentation fonctionnement maximum	1,26 V
	Température de fonctionnement minimum	0 °C
	Température d'utilisation maximum	+85 °C
	Largeur	19mm
	Tension d'alimentation de fonctionnement minimum	1,14 V



Alors pour débuter avec Spartan 3e, on a choisi des test simples tels que contrôler les Diodes Led sur la carte. pour ceci comme j'ai déjà expliquer dans mon article précédant je doit utiliser ISE et programmer en VHDL.

Voila le programme qui est capable de faire allumer tout les Led sur Spartan 3e.

// Hello Word !!d
----------------------------------------------------------------------------------
-- Company:
-- Engineer: Aymen Lachkhem
--
-- Create Date:    15:01:03 03/23/2016
-- Design Name:
-- Module Name:    Testing_LEDS - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

-- Uncomment the following library declaration if using
-- arithmetic functions with Signed or Unsigned values
--use IEEE.NUMERIC_STD.ALL;

-- Uncomment the following library declaration if instantiating
-- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;

entity Testing_LEDS is
    Port ( LED_1 : out  STD_LOGIC;
           LED_2 : out  STD_LOGIC;
           LED_3 : out  STD_LOGIC;
           LED_4 : out  STD_LOGIC;
           LED_5 : out  STD_LOGIC);
end Testing_LEDS;

architecture Behavioral of Testing_LEDS is

begin
LED_1 <= '1';
LED_2 <= '1';
LED_3 <= '1';
LED_4 <= '1';
LED_5 <= '1';

end Behavioral;

et Pour la configurations des pins j'ai fait ça :

NET "LED_1" LOC = "F12";

NET "LED_2" LOC = "E12";

NET "LED_3" LOC = "E11";

NET "LED_4" LOC = "F11";

NET "LED_5" LOC = "C11";

Voici cette vidéo vous expliquerez pas à pas tout les taches faites, et vous montrerez le test pratique.

On va passé maintenant dés d'allumer les leds a les faire controler chaque une par un switcheur inclus dans la carte Spartan 3e, au niveau du programme, il y aura pas beaucoup de changement il faut juste boucler l'allumage par des conditions répétitives de switcheurs.



// Leds,Buttons Interfacing----------------------------------------------------------------------------------
-- Company:
-- Engineer:
--
-- Create Date:    17:13:12 03/23/2016
-- Design Name:
-- Module Name:    Button_LEDS - Behavioral
-- Project Name:
-- Target Devices:
-- Tool versions:
-- Description:
--
-- Dependencies:
--
-- Revision:
-- Revision 0.01 - File Created
-- Additional Comments:
--
----------------------------------------------------------------------------------
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;

-- Uncomment the following library declaration if using
-- arithmetic functions with Signed or Unsigned values
--use IEEE.NUMERIC_STD.ALL;

-- Uncomment the following library declaration if instantiating
-- any Xilinx primitives in this code.
--library UNISIM;
--use UNISIM.VComponents.all;

entity Button_LEDS is
    Port ( Button_1 : in  STD_LOGIC;
           Button_2 : in  STD_LOGIC;
           Button_3 : in  STD_LOGIC;
           Button_4 : in  STD_LOGIC;
           Led_1 : out  STD_LOGIC;
           Led_2 : out  STD_LOGIC;
           Led_3 : out  STD_LOGIC;
           Led_4 : out  STD_LOGIC);
end Button_LEDS;

architecture Behavioral of Button_LEDS is

begin
WORK:process
begin
if(Button_1 = '1') then
Led_1 <= '1';
else
Led_1 <= '0';
end if;
if(Button_2 = '1') then
Led_2 <= '1';
else
Led_2 <= '0';
end if;
if(Button_3 = '1') then
Led_3 <= '1';
else
Led_3 <= '0';
end if;
if(Button_4 = '1') then
Led_4 <= '1';
else
Led_4 <= '0';
end if;
end process;
end Behavioral;

et Pour la configurations des pins j'ai fait ça :

NET "Button_1" LOC = "N17";

NET "Button_2" LOC = "L13";

NET "Button_3" LOC = "H18";

NET "Button_4" LOC = "L14";

NET "Led_1" LOC = "E9";

NET "Led_2" LOC = "F12";

NET "Led_3" LOC = "E11";

NET "Led_4" LOC = "C11";

Voici cette vidéo vous expliquerez pas à pas tout les taches faites, et vous montrerez le test pratique.
